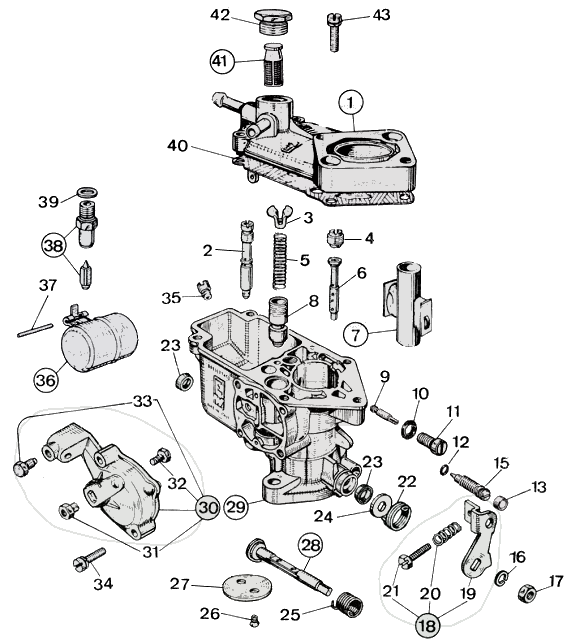

WEBER 28 IMB diagrama de partes

- haga clic en parte para ver más

Lista de partes:

https://www.carbparts.euLos precios y la disponibilidad de los productos están sujetos a cambios

https://www.carbparts.euLos precios y la disponibilidad de los productos están sujetos a cambios

No	Parte No	Precio	Pzas.	Descripción
1	31706.067	-	1	Carburettor cover
2	75605.090	$ 15.2	1	Choke jet
3	52030.003	$ 5.8	1	Spring retainer and guide
4	77201.190	$ 4.3	1	Air bleed jet
5	47600.086	$ 2.6	1	Spring
6	61440.212	$ 20.1	1	Emulsion well
7	71122.400	-	1	Auxiliary venturi
8	64330.005	-	1	Starter valve
9	74405.050	$ 5.1	1	Idle jet
10	41555.004	-	1	Seal
11	52570.005	$ 12.4	1	Idle jet holder
12	41565.010	-	1	Seal
13	61075.013	$ 7.2	1	Dust cover
14		-	1	-
15	64750.052	-	1	Idle adjustment screw
16	55525.001	-	1	Washer
17	34705.001	$ 1	1	Nut
18	45041.006	-	1	Throttle lever assembly
19	45039.008	-	1	Throttle lever
20	47600.084	$ 6.1	1	Spring
21	64625.003	-	1	Throttle adjusting screw
22	47610.004	$ 5.8	1	Spring

No	Parte No	Precio	Pzas.	Descripción
23	55555.013	-	1	Dust & air seal
24	55555.013	-	1	Metal washer
25	47610.044	$ 5.8	1	Spring
26	64570.005	$ 3.5	2	Screw
27	64005.051	$ 21.5	1	Throttle butterfly valve
28	10015.437	$ 57.4	1	Throttle spindle
29		-	1	Carburettor body
30	32536.022	-	1	Starter device
31	34720.002	$ 7.7	1	Nut
32	64800.002	$ 8.7	1	Sector shaft
33	64605.017	$ 2	1	Cable retaining screw
34	64700.006	-	2	Screw
35	73801.115	$ 5.4	1	Main jet
36	41015.002	-	1	Float
37	52000.010	$ 2.6	1	Fulcrum pin
38	79405.125	-	1	Needle valve
39	83102.070	-	1	Alloy spacer
40	41700.025	-	1	Gasket
41	37022.002	$ 7.4	1	Fuel filter
42	61002.010	$ 9	1	Fuel filter inspection plug
43	64700.005	-	4	screw
